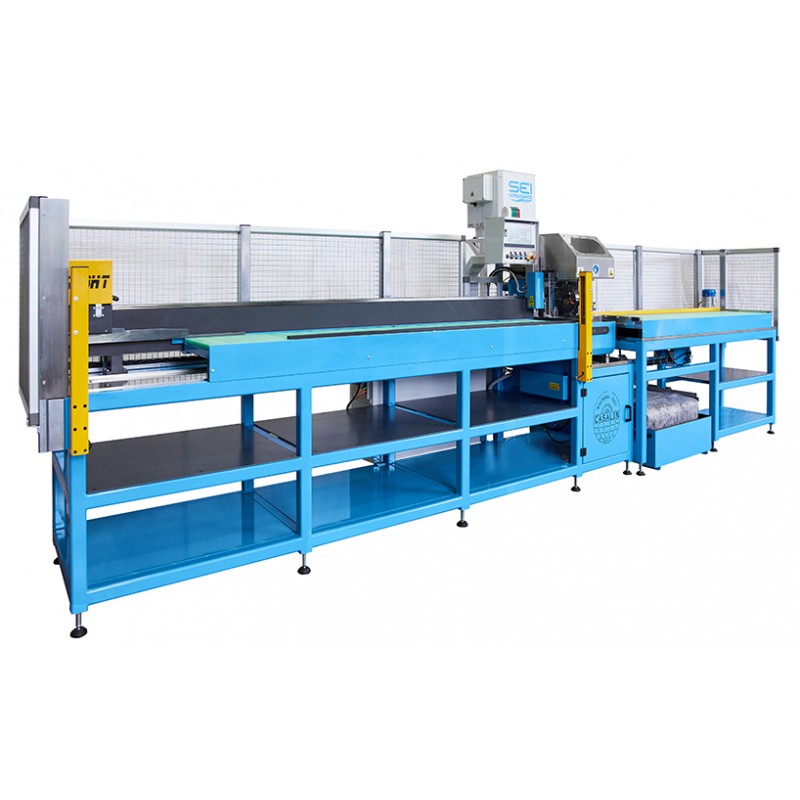

203HT HIGH PRODUCTION – TRENNMASCHINE FÜR MINIATURFÜHRUNGSSCHINEN

Die Trennmaschine 203HT HIGH PRODUCTION wurde konzipiert für die spezifischen Anforderungen beim Trennen von Miniaturführungsschienen.

Das Einschieben des zu trennenden Stangenmaterials erfolgt über einen Schieber. Dabei werden über eine Lasermessung zusammen mit einem Zentrierkonus die verschiedenen Längen und Anzahl der Trennschnitte automatisch abgearbeitet. Die Zeit für die Positionierung der Werkstücke wird minimiert bei gleichzeitig hoher Genauigkeit von Mitte Bohrung bis Schienenende. Der Trennschnitt hinterlässt weder Grat noch Brennspuren und erreicht eine hohe Winkelgenauigkeit.

Download

0,00 €
inkl. MwSt.

SENDEN SIE MIR WEITERE INFORMATIONEN ÜBER DAS PRODUKT :203HT HIGH PRODUCTION – TRENNMASCHINE FÜR MINIATURFÜHRUNGSSCHINEN

Ich erkläre, dass ich die Informationen zur Verarbeitung der Daten, die ich über dieses Kontaktformular zur Verfügung stellen werde, gelesen und verstanden habe

Sie müssen alle Felder ausfüllen.

PRODUKTBESCHREIBUNGEN

  • Geschweißter 5mm-Edelstahlrohrrahmen, anschließend stabilisiert und sandgestrahlt, danach spanend bearbeitet für eine hohe Rechtwinkligkeit der Bewegungsachsen.
  • Außenlackierung blau RAL 5012. Andere Farben auf Anfrage.
  • Einzelteile im Innern der Maschine aus Edelstahl, Aluminium oder Bronze.
  • Baugruppe Hauptspindel und Motor abgedichtet.
  • Automatisches Vorratsmagazin auf der Eingangsseite für die Verarbeitung mehrerer Schienen des gleichen Typs.
  • Automatischer Schieber mit Lasermessung für Schienenlänge und Bohrungsabstand.
  • Automatischer Fangkonus zur Zentrierung der Schinenbohrungen und mit Messung der Schienenhöhe.
  • Baugruppe pneumatische Doppelspannbacken.
  • Trennscheibenführung mit zwei Diamantplaketten (rechts und links der Trennscheibe positioniert) zur Erhöhung der Genauigkeit des Trennschnittes.
  • Trennmaschine gesteuert über NC mit Farb-Touchscreen.
  • Ethernet und USB-Schnittstelle.
  • Hauptspindel fettgeschmiert.
  • Normgerechte Sicherheitseinrichtungen.
  • Notaus-Schalter mit Handentriegelung.
  • Automatische Messung des Trennscheibendurchmessers mit pneumatischem Messwandler.
  • Innenbeleuchtung des Arbeitsraums mit LED.
  • Edelstahlabdeckhaube, automatische vertikale Bewegung, geführt über Linearlager und gehärtete und verchromte Stahlwellen, inkl. Schauglas zur Überwachung des Innenraums und mit RFID Sicherheitssensor.
  • Blasvorrichtung zum Kühlen der Hauptspindel und zum Abdichten der vorderen Spindellager gegen das Eindringen von Kühlschmierstoff.
  • ATF50: Zusätzlicher 50 l-Kühlmittelbehälter mit Edelstahlablauf, Pumpe und Sackfilter in senkrechter Anordnung.
  • Vorbereitung für Rauchabsaugung.

OPTIONAL

  • Ausgangsseite mit Ablagefläche und seitlichem Ausschub der bereits getrennten Schienen.
  • Filtersystem mit Magnetabscheider und Papierfilter.
  • Absaugung.

WEITERE OPTIONALS AUF ANFRAGE

Technische Daten

LEISTUNG ANTRIEBSMOTOR SCHEIBE
1,5kW
Ø MAX. TRENNSCHEIBE
200mm
Optional 230mm
STANDARD STROMVERSORGUNG
400V - 50Hz - DREIPHASIG
EINSTELLBARE GESCHWINDIGKEIT SCHEIBE
BEWEGUNG TRENNSCHEIBENARM
DREH-KIPP-BEWEGUNG ÜBER HEBEL
VERTIKALHUB
150mm
MAX. TRENNQUERSCHNITT
70 X 60mm
GEWICHT
70kg
ABMESSUNGEN
58 X 74 X H 51cm
